| 产品特性：福禄克 | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 品牌：Fluke/福禄克 | 型号：96270A |
| 类型：低相位噪声参考源 | 外形尺寸：47mm | 重量：689Kg |
| 产品用途：测试 | 规格：6789 |
射频校准不再是难事!

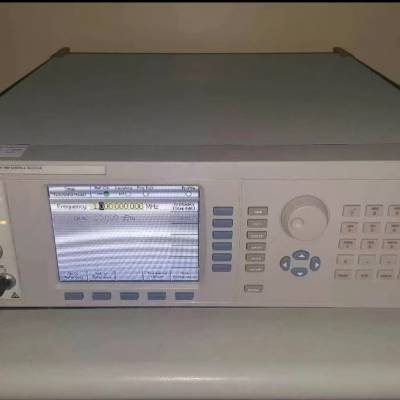

Fluke96270A射频参考标准是简单、准确和性格比高的仪器，用于校准频谱分析仪，射频功率传感器等，带宽高达27GHz。它具有信号电平和衰减准确、信号纯度高、调制低失真的特点，明显超越当前常用来校准频谱分析仪、功率传感器、衰减器和类似设备的通用信号源。它同时具有极好的相位噪声指标。
不像其它射频校准设备，96270A是专门为射频校准设计的，具有面向校准的用户界面，易学易用。96270A简化和缩短了校准步骤，降低了操作出错几率，简化了射频计量校准工作。作为射频和微波校准系统的核心，96270A可以覆盖绝大多数频谱仪任意频段校准所需测试点的80%或更多。对于带宽低于27GHz的频谱分析仪，你只需要一台96270A即可。不可能再有比它更简单的系统了！
96270A与MET/CAL Plus校准管理软件结合在一起，不仅可以简化校准的复杂性、缩短校准时间，同时可以比手动校准大幅度提高校准的效率和能力。
主要特点
涵盖大量射频校准负荷
减少射频校准系统中的仪器数量和相互连接
自我标定功能避免了计算信号传递系统中每个组件的校正因子
“所设即所得”性能把信号精准地建立在被测设备的输入端，信号高达27GHz
内部集成300MHz频率计数器和双功率传感器，无需其它额外设备
校准器专用接口简化技术方案
简化不确定度的计算
降低射频校准系统的维护费用
一台仪器即可覆盖射频校准的大量负荷
96270A可以覆盖大量射频校准负荷，包括:
频谱分析仪，包括更高频的型号
射频功率传感器
调制度测量仪和分析仪
测量接收机
频率计数器
射频衰减器和组件
高频示波器
等等
相比传统的射频校准系统，使用96270A将使相关计量校准工作变得更简单，不确定度和误差来源更少。
在其他自动测试系统中应用96270A
96270A可以很容易的集成到一个已有的自动测试系统和软件中。充分利用它的“一次连接测试多台”的功能安排测试，可达到节省时间和提高效率的目标。
由于带有常用设备的GPIB命令仿真功能，因此96270A在自动测试系统中可以很容易代替其他设备。96270A可以仿真HP333***、HP8662/3A、HP 8663A、HP8340A、 HP8360 B-Series、Agilent E8257 系列和Fluke 的9640A、9640A-LPN和9640A-LPNX。
| 96270A技术指标一览* | ||
| 频率指标 | 电平指标 | |
| 频率/电平范围 | 有源信号头输出（50Ω）：1mHz-4GHz 微波：1mHz-27GHz [带有LL附件] 带HF选件微波输出：1mHz-27GHz [带有LL附件] | -130 到 +24 dBm 125 MHz以下, +14 dBm 4 GHz -4 [-100]到+24 dBm, >1.4 GHz: +20 dBm, [>20 GHz: +18 dBm] -10 [-35] 到 +18 dBm, >1.4 GHz: +14 dBm, [>20 GHz: +12 dBm] |
| 分辨率 | 10 ?Hz | 0.001 dB |
| 频率准确度 | ± 0.05 ppm ± 5 ?Hz | |
| 电平准确度 （50Ω） | 有源信号头输出： ***至-48dBm; ±0.03 dB 100 kHz以下, ±0.05 dB 128 MHz以下, ±0.3 dB在 4GHz 10 MHz 到128 MHz; ±0.05 dB -48 dBm以上, ±0.1 dB -84 dBm 以上, ±0.7 dB在-130dBm 微波直接输出： ±0.5 dB 4 GHz以下, ±0.5 dB 26.5GHz 带HF高频稳幅选件微波输出：（自我标定后） 功率平坦度的不确定度：±0.05 dB在100 MHz, ±0.07 dB在1 GHz, ±0.1 dB在12 GHz, ±0.16 dB在26.5 GHz 功率校准因子的不确定度(工厂校准时）：±1.06% 在100 MHz, ±1.42% 在1 GHz, ±3.52 %在26.5 GHz 功率校准因子的不确定度（当参考传感器被不确定度校准过并且用矢量修正技术在功分器输出端对其失配误差校正过时）：±0.37% 在100 MHz, ±0.49 % 在1 GHz, ±2.18 % 在 26.5 GH | |
| 衰减准确度 （输入阻抗50欧） | 有源信号头输出±0.02 dB 49 dB以下, ±0.15 dB 110 dB以下 相对于+10dBm，10 Hz 到 128 MHz | |
| 电压驻波比 VSWR | 有源信号头输出（50Ω）：≤100 MHz：≤1.05, ≤ 2 GHz：:≤1.1， 2 GHz 到 4 GHz：≤1.0 + 0.05 × f (GHz) 微波直接输出：≤2；HF高频稳幅选件功分器：≤1.22 | |
| 谐波和次谐波 | 谐波≤1GHz：-60dBc, >1GHz:-55dBc；次谐波≤4GHz：无，>4GHz: -60dBc | |
| 寄生信号≥3kHz 偏移 | ≤ -84 dBc at 500 MHz, ≤ -78 dBc at 1 GHz, ≤ -66 dBc at 4 GHz, ≤ -48 dBc at 27 GHz | |
| 1GHz相位噪声 | -144 dBc/Hz, 10 kHz 到100 kHz偏移 | |
| 调制 | AM、FM、PM、内部、外部达4GHz（有源信号头和微波输出） | |
| 频率扫描 | 1mHz-4GHz（有源信号头）；1mHz-27GHz(微波输出);线性或者对数，停止频率-开始频率或者中心频率-跨距 | |
| 频率计数器 | 内部300MHz频率计数器 | |
| 功率计测量兼容性 | Rhode & Schwarz NRP-Z 系列的热电传感器，型号51，52，55.03，56，57和58 | |
| 温度 | 工作：0-50 ℃，对于特定功能为23℃±5℃；存储：-20℃ - +70℃ | |
| 标准接口 | IEEE-488.2 (GPIB) | |
| GPIB仿真 | 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B系列; Agilent E8257 系列 | |
| 尺寸（宽×高×深） | 146mm×442mm×551mm(5,8英寸×17.4英寸×21.7英寸）加操作手柄；装有Y9600机架安装套件尺寸则为标准19英寸（483mm)安装箱 | |
| 重量 | 18 kg (40 lb) | |
| *以上是96270A的技术指标一览，如要了解详细的数据，请查看其扩展技术指标样本，其中也包括75Ω有源信号头的性能指标。 |
